客戶今天對精確、快速和過程可靠的取放解決方案需求更勝?gòu)那埃琒CHUNK能滿足這種需求。SCHUNK可提供類型最豐富的取放應用模塊。無論氣動或電動，模塊化或緊湊。SCHUNK可根據主要性能數據：行程、質量和較多使用的節拍，來確定最理想的解決方案。SCHUNK取放裝置是完美的脈沖發生器，每分鐘可達到110次取放，在自動化生產中實現了更高的經濟效率。下文為您介紹SCHUNK取放裝置特點,SCHUNK線性取放裝置。

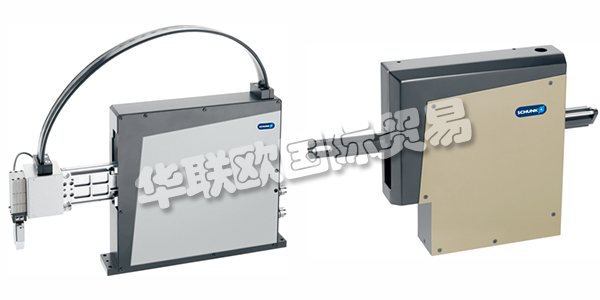

1.SCHUNK線性取放裝置PPU-E
SCHUNK線性取放裝置PPU-E通過兩個固定線性電機(主要部件)啟動取放模塊。為軌道上的Z軸和懸臂上的Y軸固定次要部件(磁鐵)。兩個軸可彼此獨立地啟動和控制。PPU-E在清潔或略污染的環境中使用。在高速裝配區中能快速和精準地移動工件或完成工件受控壓入操作。配電箱的機械接口有兩種可選型式。對于連接型01，接口有用于模塊化系統“模塊化裝配自動化”的孔布局圖。因此，模塊化系統的模塊可以直接安裝而不需要額外的轉接板。連接型02使得各種模塊可以通過轉接板安裝在配電箱上。以上就是SCHUNK取放裝置PPU-E特點。
2.SCHUNK線性取放裝置PPU-P
SCHUNK線性取放裝置PPU-P通過裝配到滑塊中的兩個雙作用氣動缸驅動取放模塊。氣缸互相成90°。這兩種運動在曲線中正向驅動的凸輪滾柱作用下，變得平穩。PPU-P每分鐘可進行95次拾取，可調整水平和垂直行程，用于補償裝設公差，可采用控制裝置啟動兩個等待位置，通過模塊化自動裝配系統產品進行大量標準組合。以上就是SCHUNK取放裝置PPU-P特點。
3.SCHUNK線性取放裝置PPU-P10-H145-V045參數如下：
|
行程水平[Y 軸] [mm] |
145 |
|
行程水平調整/側[Y 軸] [mm] |
12 |
|
行程垂直[Z 軸] [mm] |
45 |
|
行程垂直線性[Z 軸] [mm] |
20 |
|
行程垂直調整/側[Z 軸] [mm] |
15 |
|
終端位置最大高度差 [mm] |
8 |
|
伸出力 [N] |
47 |
|
縮回力 [N] |
57 |
|
提升力 [N] |
100 |
|
設置力 [N] |
86 |
|
每個軸的重復精度 [mm] |
± 0.01 |
|
活塞直徑[Y 軸] [mm] |
12 |
|
活塞直徑[Z 軸] [mm] |
16 |
|
最小工作壓力 [bar] |
4 |
|
最大工作壓力 [bar] |
5 |
|
額定工作壓力 [bar] |
5 |
|
每個周期液體消耗量 [cm³] |
63.6 |
|
最低環境溫度 [°C] |
5 |
|
最高環境溫度 [°C] |
60 |
|
最大負載能力 [kg] |
1 |
|
每分鐘最大循環時間 [1/min] |
95 |
|
重量 [kg] |
4.5 |
|
長度 X [mm] |
62 |
|
寬度 Y [mm] |
246.5 |
|
高度 Z [mm] |
265 |
|
力矩 Mx max. [Nm] |
15 |
|
力矩 My max. [Nm] |
15 |
|
力矩 Mz max. [Nm] |
15 |
4.SCHUNK取放裝置部分型號如下：
①PPU-E15-H150-V060-01-D04
②PPU-E15-H150-V060-01-F04
③PPU-E15-H150-V060-01-NNN
④PPU-E15-H150-V060-01-PF2
⑤PPU-E15-H150-V060-01-PF4
⑥PPU-E15-H150-V060-01-PF6
⑦PPU-E30-H270-V100-03-D04
⑧PPU-E30-H270-V100-03-D08
⑨PPU-E30-H270-V100-03-D12
⑩PPU-E30-H270-V100-03-F04
SCHUNK取放裝置特點,SCHUNK線性取放裝置就為您介紹到這了，如需購買，找華聯歐。本著為國內客戶提供高品質的工控自動化產品，深圳市華聯歐國際貿易有限公司全身心投入工控產品的銷售和服務。我們優惠的價格和過硬的質量保證贏得了廣大客戶的一致認可，產品已廣泛應用于航空航天、軍工、汽車、船舶、石油、化工、煤礦、冶金、重工、機床和注塑等各種工業設備中，具有高品質、高性價比等優勢，華聯歐公司真誠期待新老客戶選用我們的產品和服務，我們將竭誠為您提供一個滿意的解決方案。
