帶快換卡爪系統的通用型三爪動力卡盤，操作安全性最高。德國雄克SCHUNK通用型三爪動力卡盤ROTA THW PLUS描述
應用領域：
在通用數控車床
車/銑復合中心上
在立式上下料車床上
優點-為您帶來的益處：
便捷的卡爪快換系統：最大程度減少設置時間和費用
大通孔：加工所有標準管直徑
斜齒條滑塊系統實現高效率：高夾持力保證夾持過程可靠
高卡爪快換重復性：無需對已加工的卡爪重新鏜孔
優化的潤滑系統：保證始終較高的夾持力
模塊化中心套筒系統：利用可更換的中心套筒，進行最佳調整以適應新夾持任務
GBK直齒基爪：兼容ROTA-G和系統“R”(Reishauer)
兩個安裝螺栓分布圓：快速直接連接至所有常用的主軸頭
所有功能部件均經研磨和硬化：保證長使用壽命
選件和特殊信息：
斜齒條滑塊型動力卡盤ROTA THW plus的顯著優勢在于高度靈活性。這確保了配套的卡爪快換系統以及模塊化可互換中心套筒系統。通過使用卡爪快換系統，不必重新將卡爪轉出。
除精度高外，ROTA THW PLUS專門用于卡爪更換時簡便且安全地搬運。當頂爪和基爪的鋸齒正確嚙合時，才能輕松取下扳手。

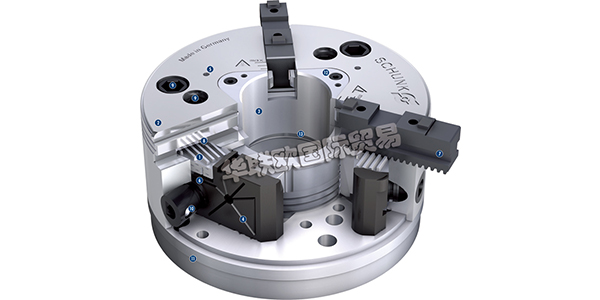

德國雄克SCHUNK通用型三爪動力卡盤ROTA THW PLUS的功能與亮點：
可在卡盤中切向移動的楔桿通過軸向引導活塞的傾斜有效表面驅動。楔桿將力傳遞至基爪，產生與旋轉軸同步且徑向于旋轉軸的卡爪運動?？赏ㄟ^拉回斜齒條滑塊來更換卡爪。
1：斜齒條滑塊驅動系統
提供高速加工下的高回轉精度
2：硬化和極剛基體
因此使用壽命更長并實現最高精度。即使在達到最大夾緊力的情況下
3：大通孔
用于加工所有常見規格的管材
4：優化的潤滑系統
實現最高效率
5：安裝螺紋
用于工件止擋或蓋板
6：卡爪快換系統
采用獨特的卡爪解鎖機構縮短安裝時間
7：帶直齒的基爪(GBK)
兼容ROTA THW和ROTA-G
8：鎖定機構
安裝在斜齒條滑塊上，確保基爪位于安全位置，保證基爪齒與斜齒條滑塊安全穩定地嚙合
9：兩個安裝螺栓分布圓
快速直接連接至所有常用的主軸頭
10：可靠的卡爪鎖
斜齒條滑塊嚙合在基爪的適當位置時才能啟動卡爪更換
11：多種直連接口
不需要額外法蘭板
12：模塊化中心套筒系統
因此可針對新夾持任務進行最佳調節
13：額外密封件
避免冷卻液和切屑進入
